RLD1090B15
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RLD1090B15 | 90° | 10mm | 4.0mm | 0.83kg | 400-INFmm | <1% | Φ116x61.78mm |

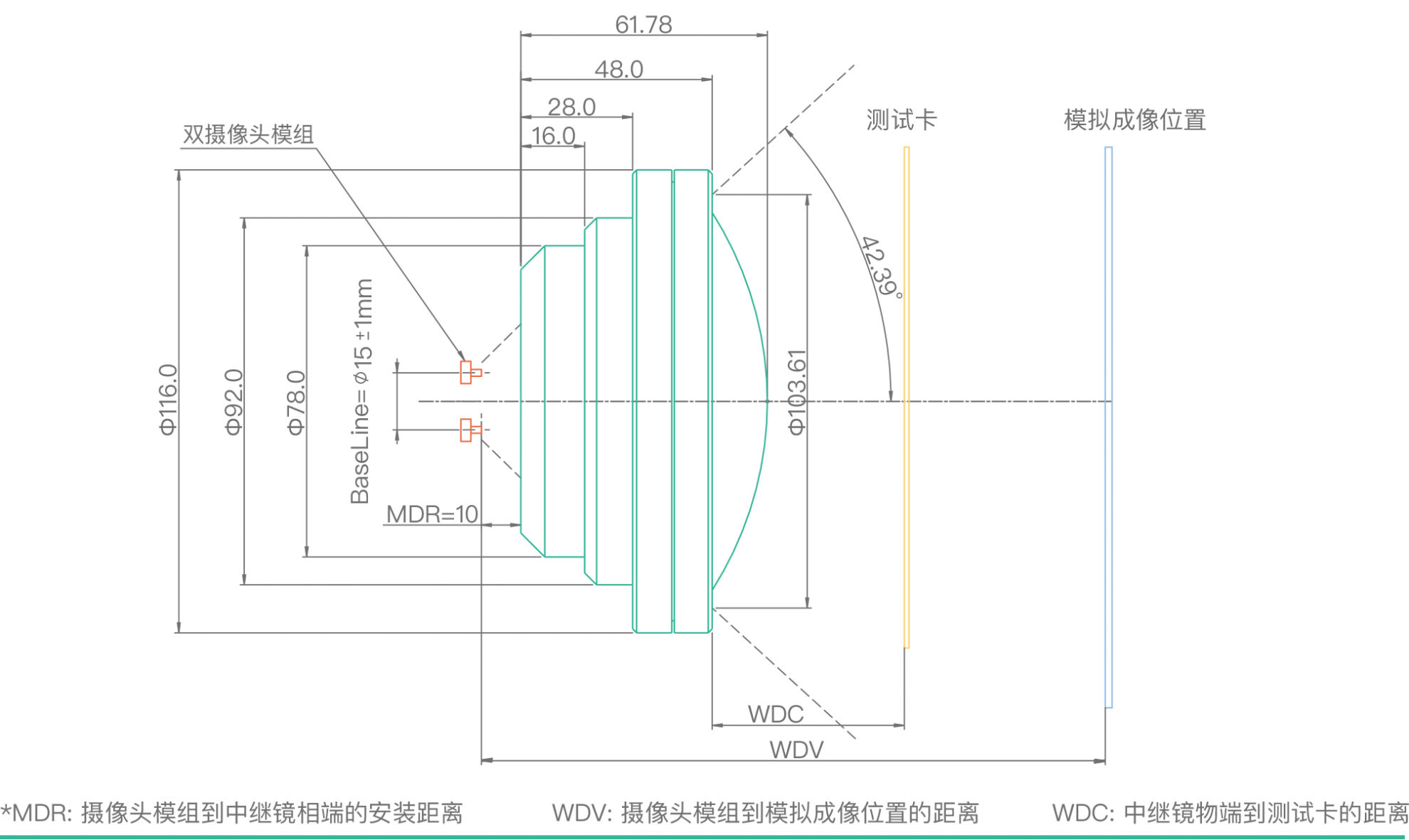

RLD1090B15結構圖
RLD1090B15最大角度下測試卡的尺寸
| WDV (mm) 攝像頭模組到模擬 成像位置的距離 | WDC(mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 166.98 | 355.78 | 200.12 | 326.56 | 244.92 |
| 1000 | 256.74 | 505.86 | 284.55 | 464.32 | 348.24 |
| 5000 | 344.04 | 651.94 | 366.72 | 598.40 | 448.80 |
| 無窮遠 | 374.28 | 702.58 | 395.20 | 644.88 | 483.66 |
