RL09150B
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL09150B | 150° | 9.00mm | 5mm | 4.2kg | 400-INFmm | <60% | Φ185x75.48mm |

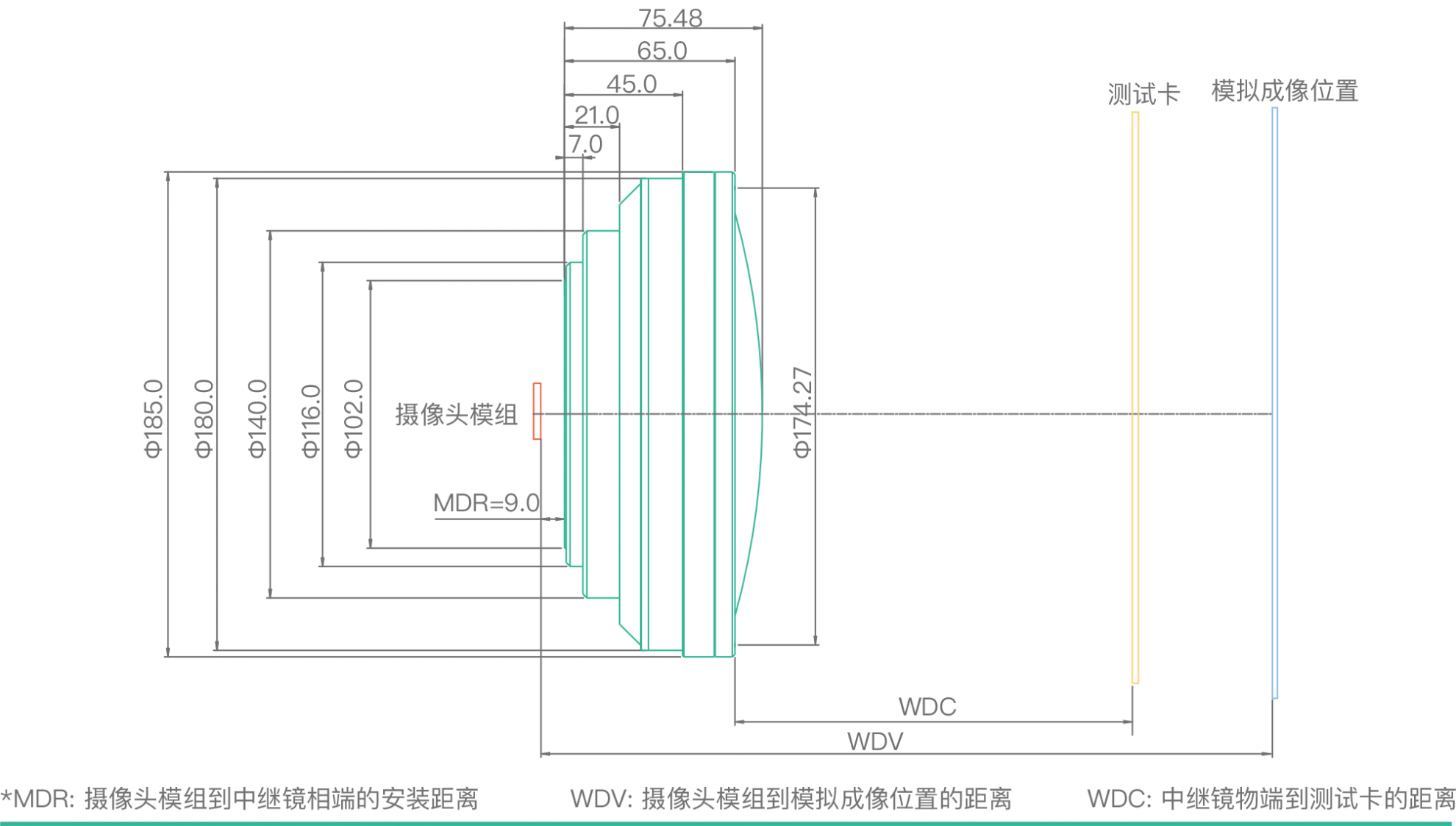

RL09150B結構圖
RL09150B最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 139.78 | 425.15 | 239.15 | 390.24 | 292.68 |
| 1000 | 168.55 | 482.07 | 271.16 | 442.48 | 331.86 |
| 5000 | 186.71 | 518.06 | 291.41 | 475.52 | 356.64 |
| 無窮遠 | 191.60 | 527.74 | 296.85 | 484.40 | 363.30 |
