RL07120
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL07120 | 120° | 7mm | 4mm | 0.16kg | 300-INFmm | <2% | Φ70x23.48mm |

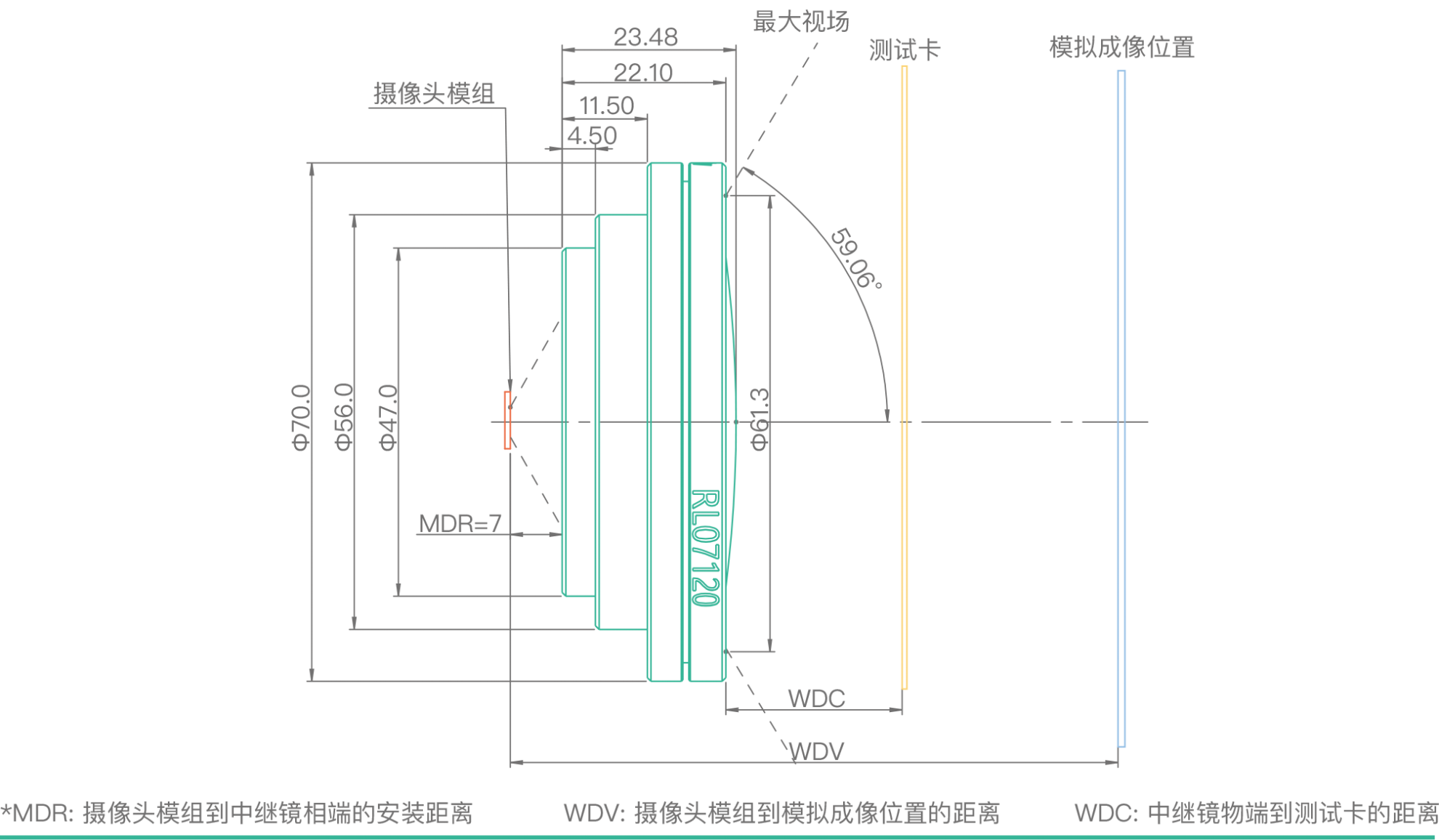

RL07120結構圖
RL07120最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 156.29 | 508.48 | 286.02 | 466.72 | 350.04 |
| 1000 | 215.40 | 681.69 | 383.45 | 625.71 | 469.28 |
| 5000 | 266.49 | 831.40 | 467.70 | 763.10 | 572.30 |
| 無窮遠 | 282.90 | 879.51 | 494.72 | 807.28 | 605.46 |
