RL06130D
| 型號 | 安裝距離 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|---|
| RL06130D | 6mm | 130° | 6mm | 4mm | 0.23kg | 500-INFmm | <30% | Φ74x28.7mm |

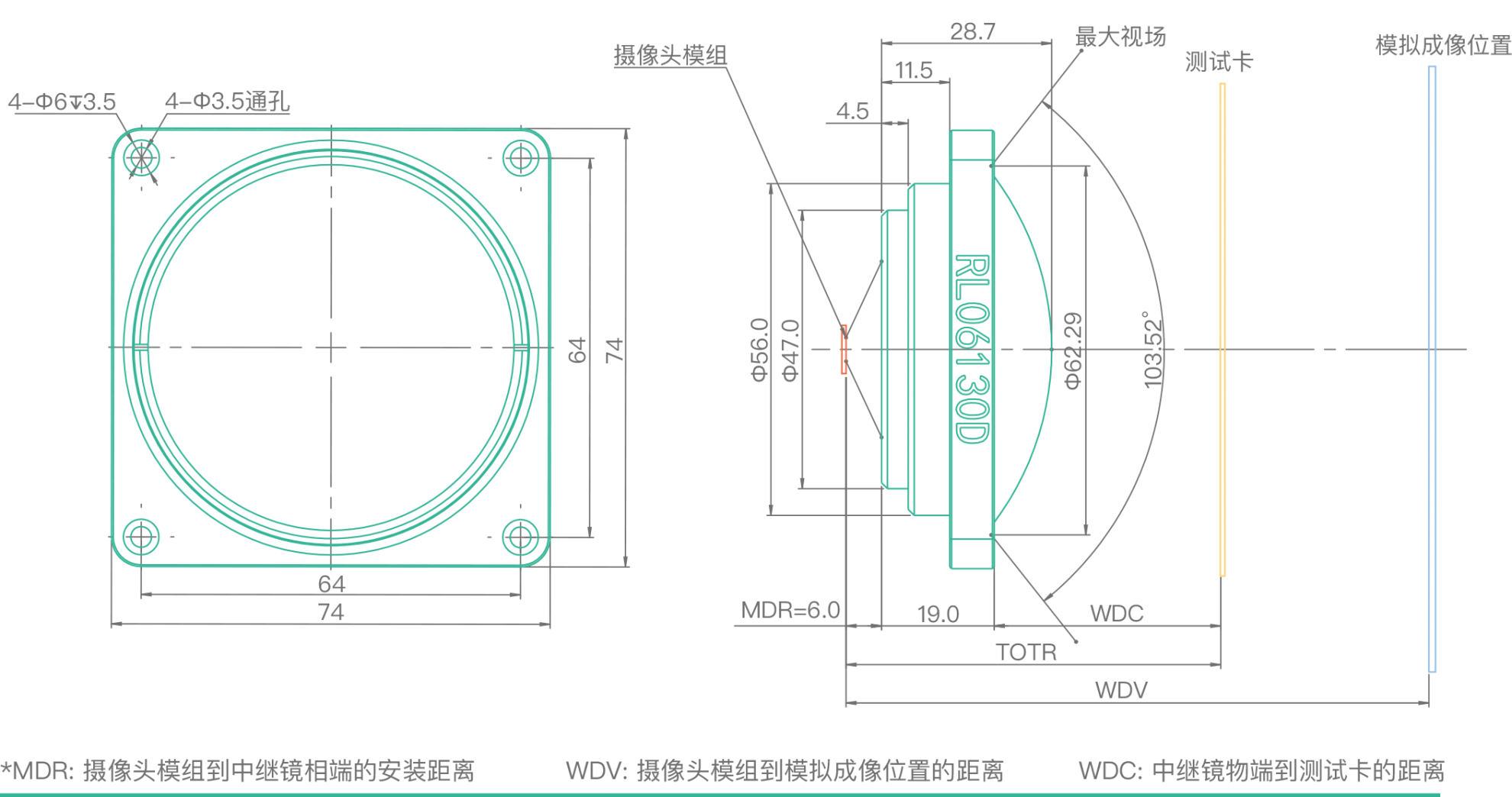

RL06130D結構圖
RL06130D結構圖
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 193.71 | 486.39 | 273.60 | 446.45 | 334.84 |
| 1000 | 257.38 | 629.22 | 353.94 | 577.55 | 433.16 |
| 5000 | 309.63 | 746.40 | 419.85 | 685.10 | 513.83 |
| 無窮遠 | 325.90 | 782.89 | 440.37 | 718.60 | 538.95 |
