RL06130C
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL06130C | 130° | 6mm | 4.5mm | 0.35kg | 250-INFmm | <15% | Φ92x31mm |

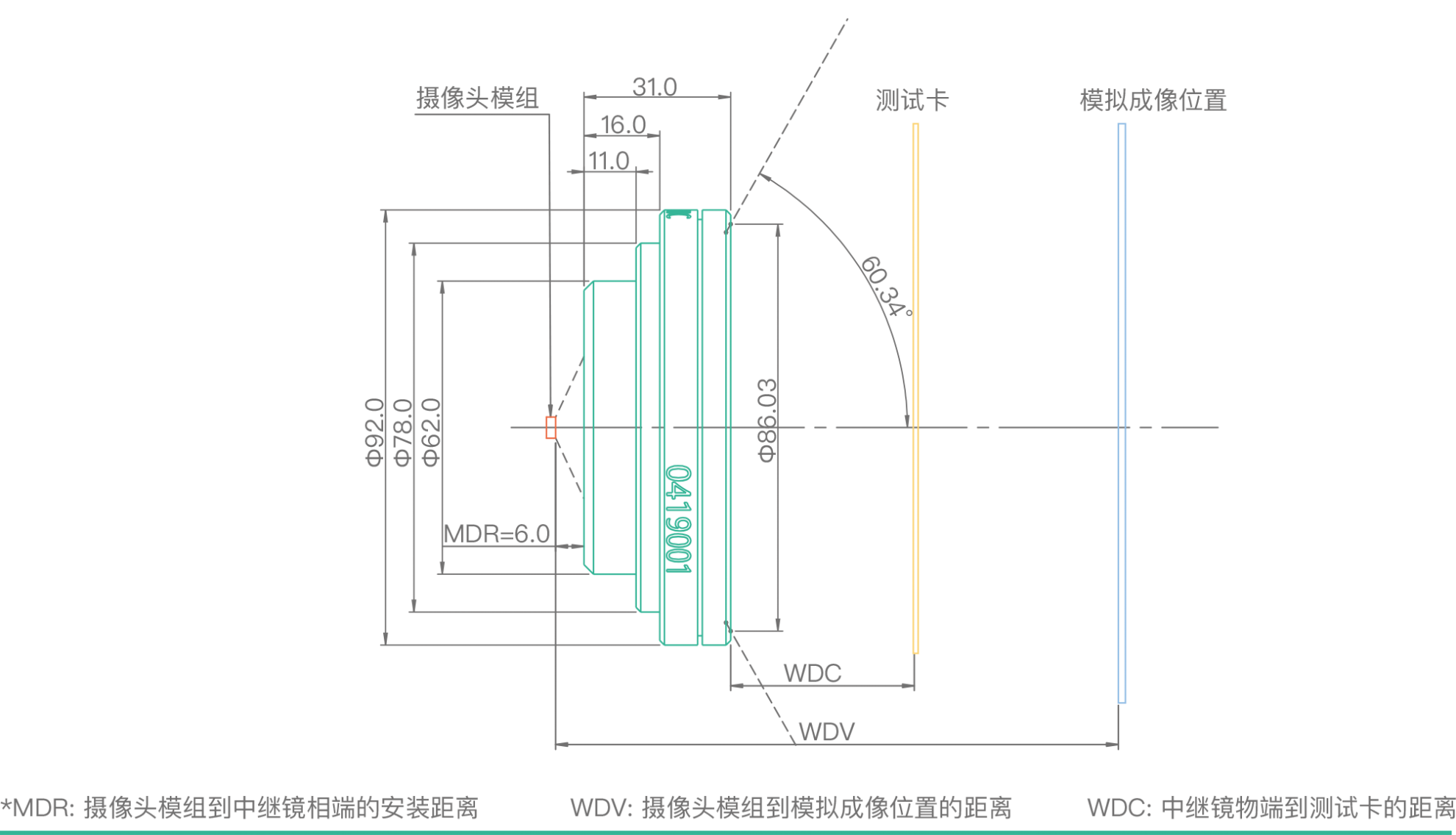

RL06130C結構圖
RL06130C最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 300 | 115.4 | 428.7 | 241.1 | 393.5 | 295.1 |
| 1000 | 171.9 | 603.0 | 339.2 | 553.4 | 415.1 |
| 5000 | 203.1 | 699.5 | 393.5 | 642.1 | 481.6 |
| 無窮遠 | 212.52 | 728.6 | 409.8 | 668.7 | 501.6 |
