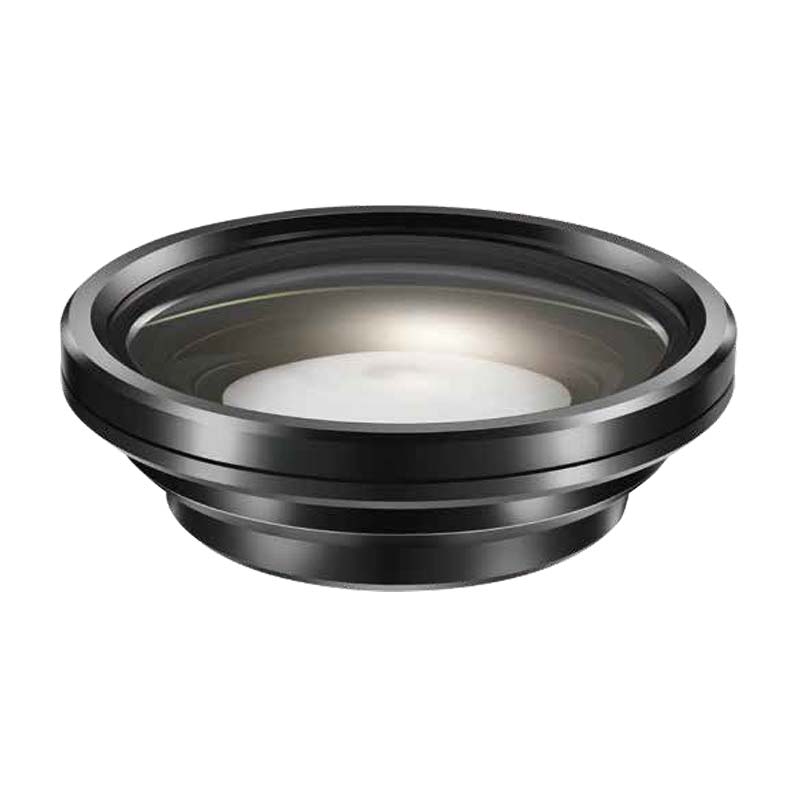

RL4690
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL4690 | 90° | 40mm | 3mm | 1.5kg | 300-INFmm | <1% | Φ155x55.6mm |

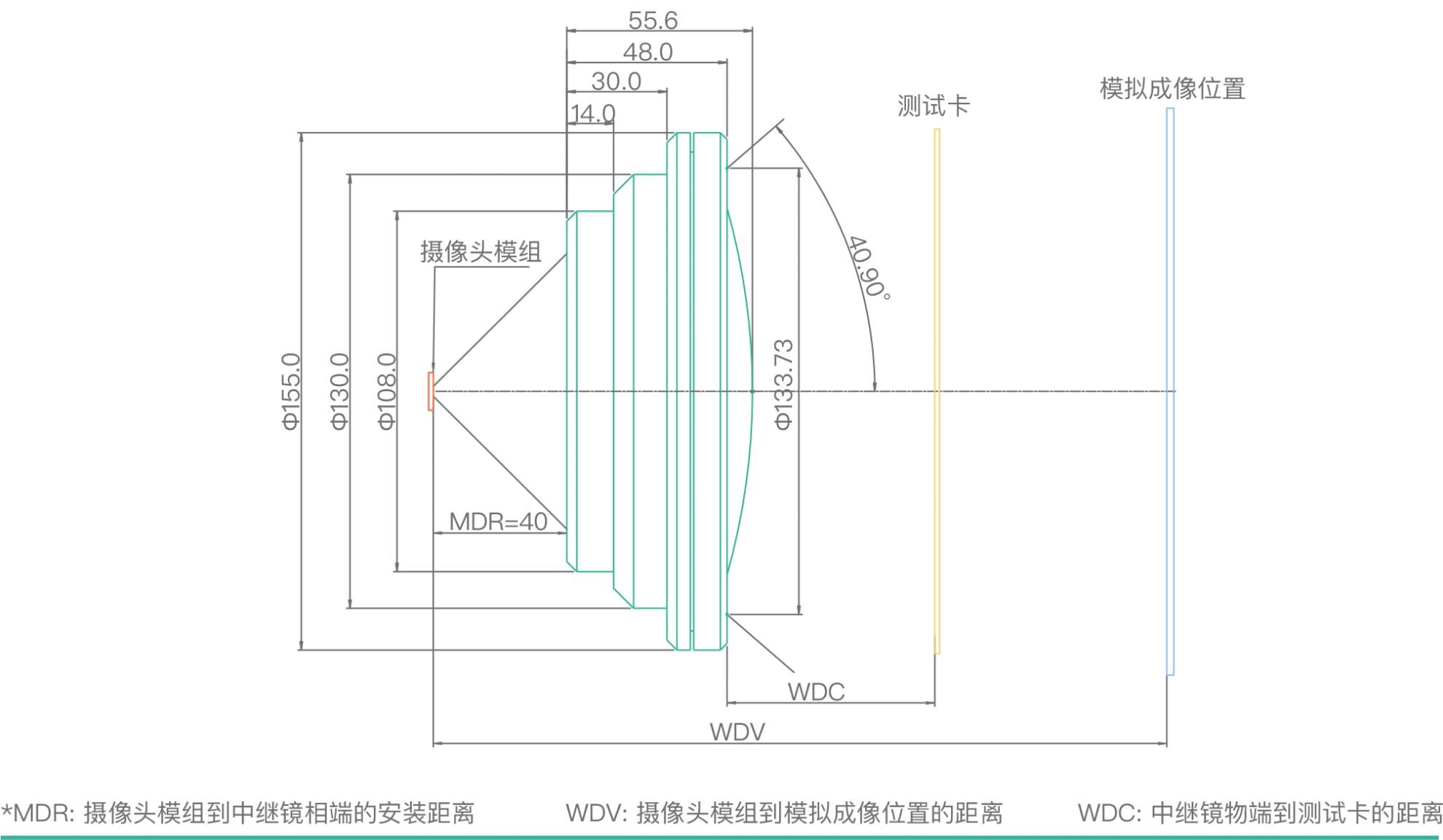

RL4690結構圖
RL4690最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 181.66 | 391.78 | 220.38 | 359.61 | 269.71 |
| 1000 | 295.06 | 564.47 | 317.51 | 518.11 | 388.58 |
| 5000 | 407.31 | 735.41 | 413.67 | 675.02 | 506.26 |
| 無窮遠 | 446.65 | 795.31 | 447.36 | 730.00 | 547.50 |
