RL2288-398
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL2288-398 | 88° | 20.00mm | 3mm | 0.325kg | 300-INFmm | <0.5% | Φ87x35.5mm |

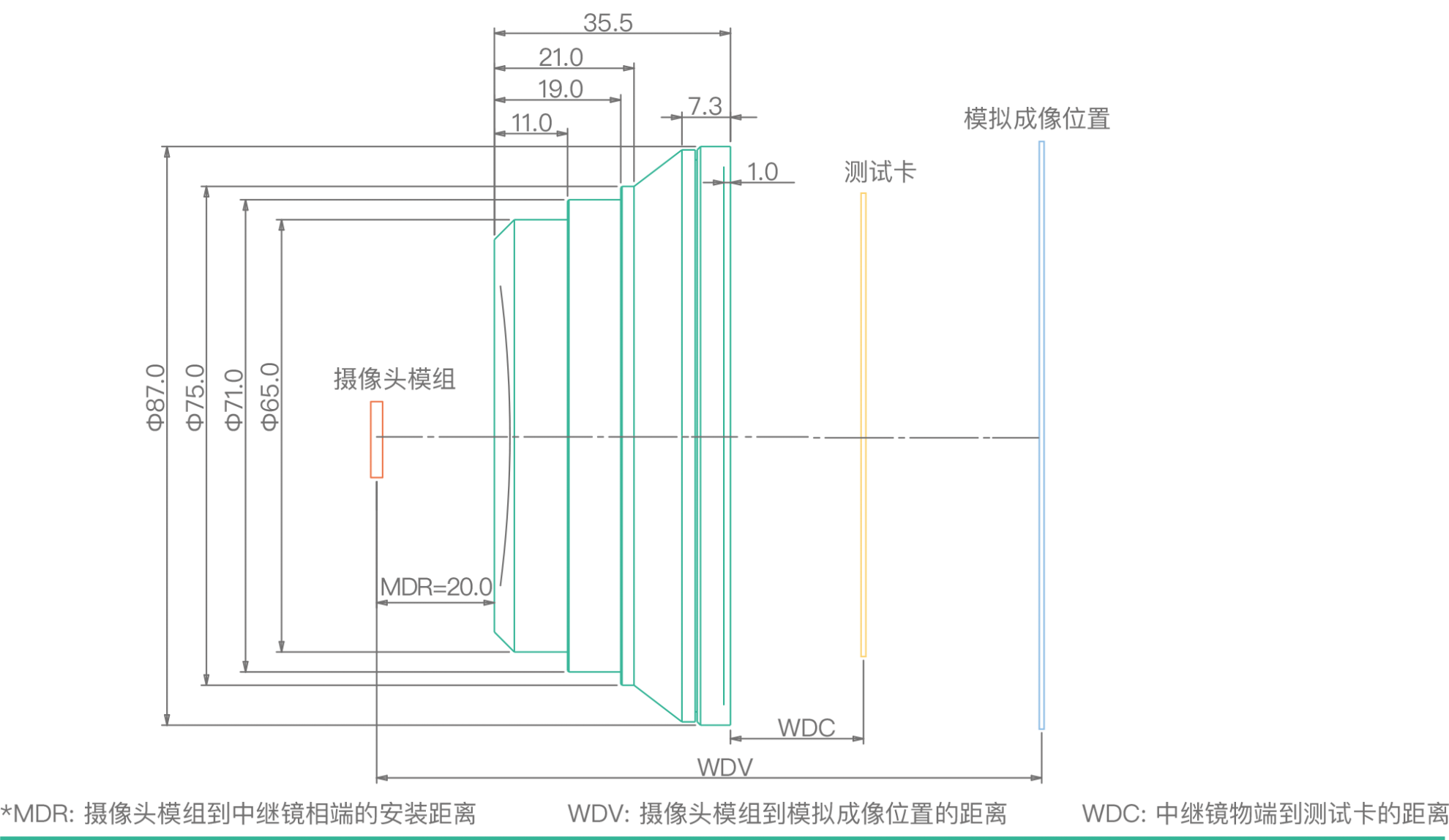

RL2288-398結構圖
RL2288-398最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 148.28 | 314.38 | 176.84 | 288.56 | 216.42 |
| 1000 | 221.28 | 435.83 | 245.16 | 400.04 | 300.03 |
| 5000 | 288.71 | 548.03 | 308.27 | 503.02 | 377.27 |
| 無窮遠 | 311.29 | 585.61 | 329.41 | 537.52 | 403.14 |
