RL1890-666
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL1890-666 | 90° | 17.00mm | 3mm | 0.127kg | 300-INFmm | <0.2% | Φ68x19.03mm |

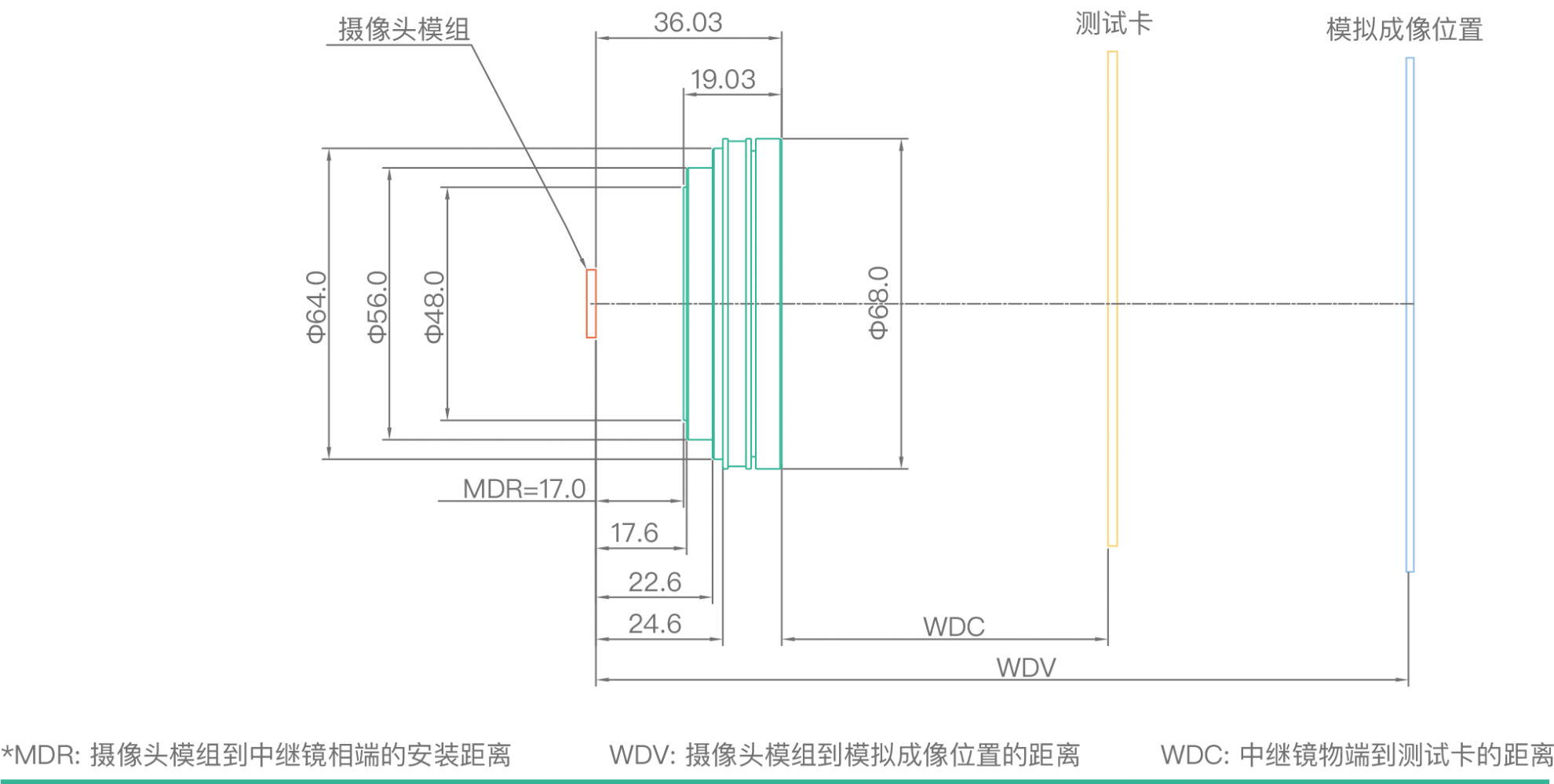

RL1890-666結構圖
RL1890-666最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 263.50 | 505.00 | 284.00 | 463.50 | 347.60 |
| 1000 | 449.70 | 827.20 | 465.30 | 759.20 | 569.40 |
| 5000 | 694.80 | 1251.20 | 703.80 | 1148.40 | 861.30 |
| 無窮遠 | 800.90 | 1434.80 | 807.10 | 1316.90 | 987.70 |
