RL1045
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL1045 | 45° | 10mm | 8mm | 0.2kg | 400-INFmm | <0.45% | Φ30x12mm |

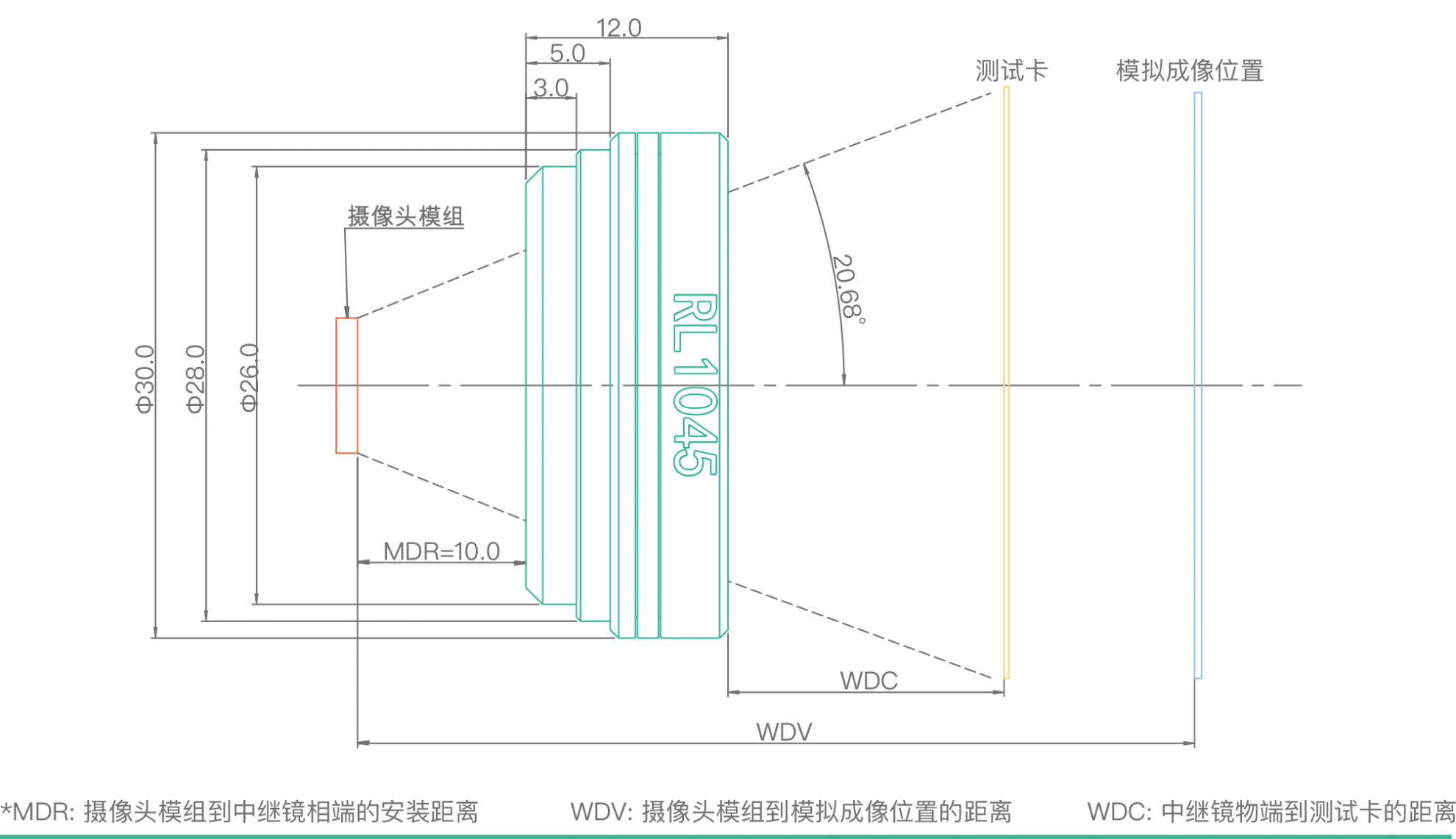

RL1045結構圖
RL1045最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 191.55 | 143.20 | 80.55 | 131.44 | 98.58 |
| 1000 | 274.43 | 199.24 | 112.07 | 182.88 | 137.16 |
| 5000 | 352.15 | 251.79 | 141.63 | 231.12 | 173.34 |
| 無窮遠 | 378.43 | 269.57 | 151.63 | 247.43 | 185.57 |
