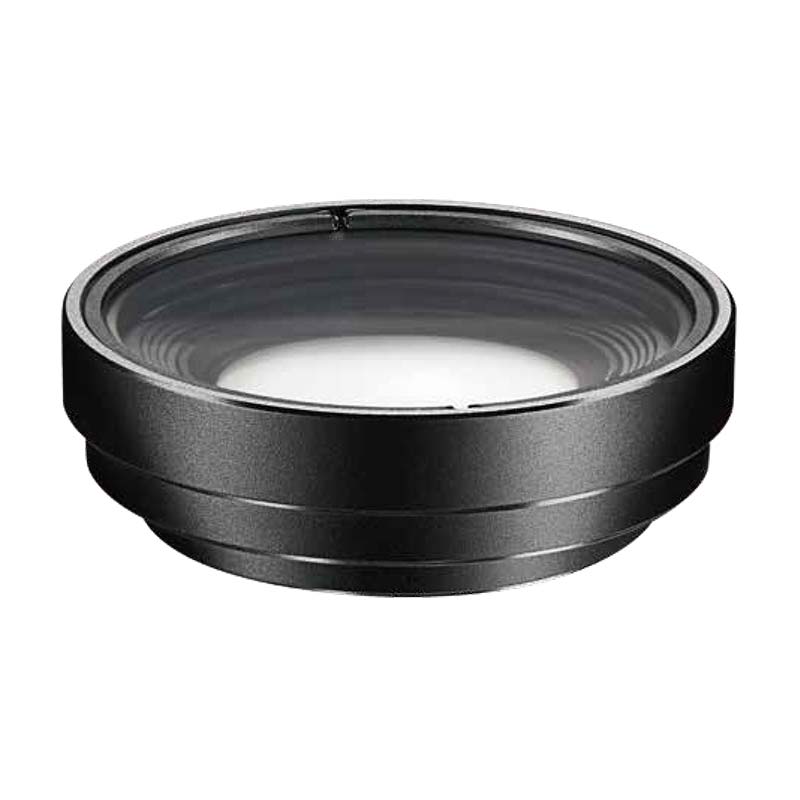

RL0990
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL0990 | 90° | 9mm | 5mm | 0.04kg | 300-INFmm | <0.3% | Φ45x15mm |

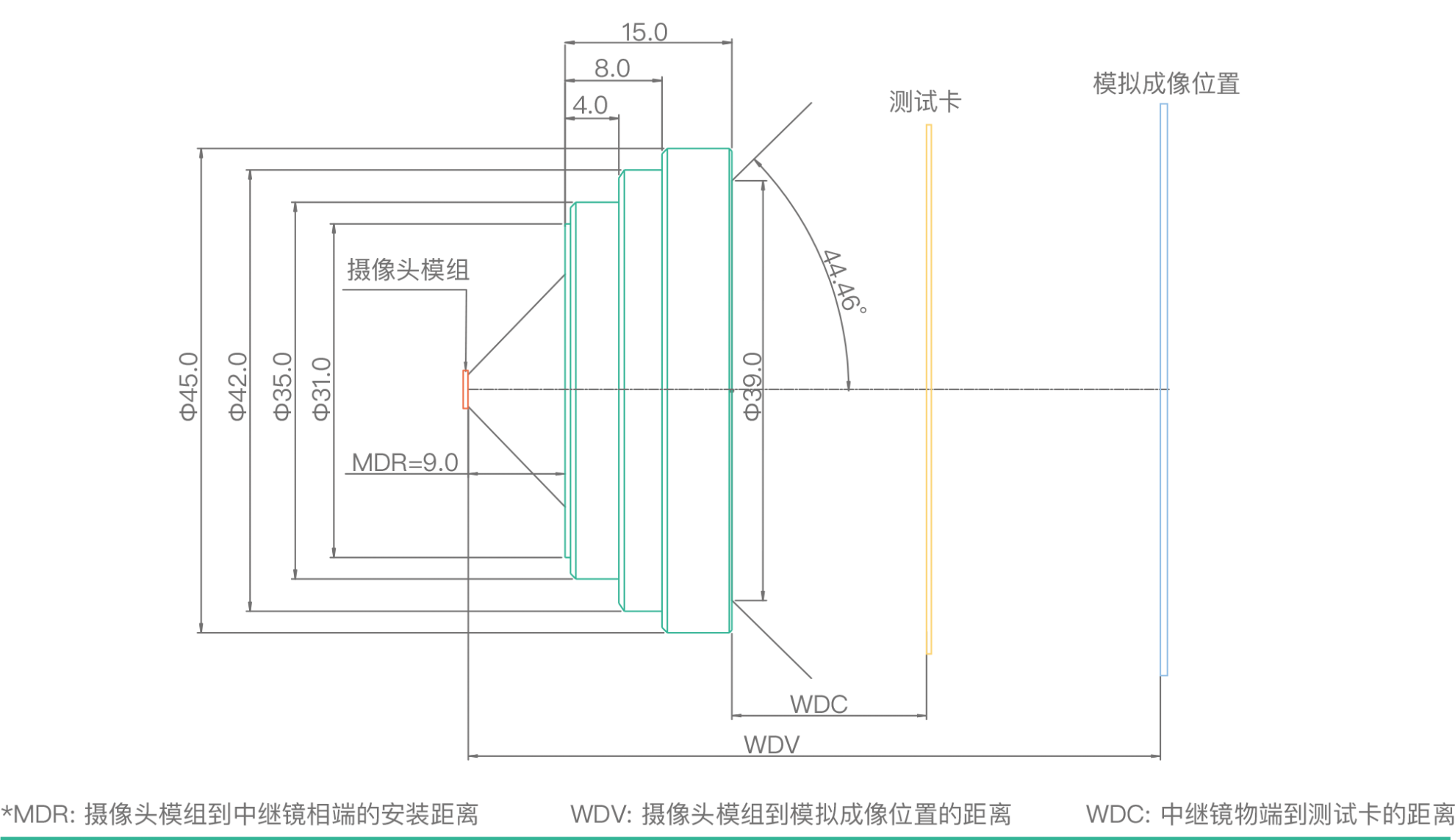

RL0990結構圖
RL0990最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 233.14 | 432.82 | 243.46 | 397.28 | 297.96 |
| 1000 | 371.12 | 670.29 | 377.04 | 615.24 | 461.43 |
| 5000 | 531.82 | 946.84 | 532.60 | 869.08 | 651.81 |
| 無窮遠 | 594.93 | 1055.44 | 593.69 | 968.77 | 726.58 |
