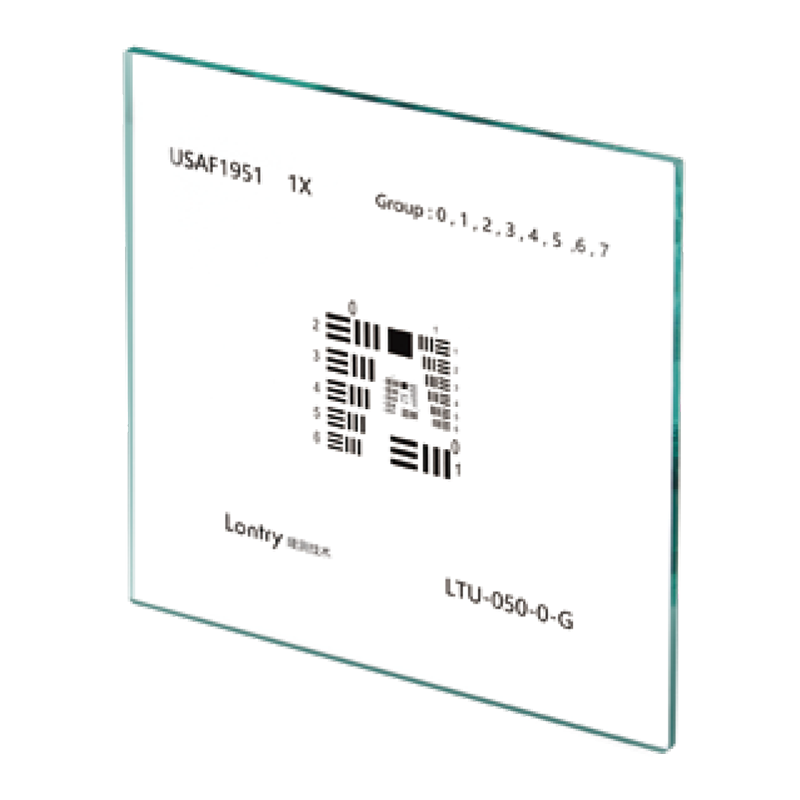

USAF
產品特點
| 圖案名稱 | 材質 | 最小線寬(μm) | 最大尺寸(mm) | 厚度(mm) | 公差(μm) | 工藝 | 定制 |
|---|---|---|---|---|---|---|---|
| Halcon | 玻璃(G) | 1 | 700 x 800 | 0.5/0.7/1/1.6/2.3/3/4.8 | 1 | 光刻 | 可定制 |
| 陶瓷(C) | 50 | 190 x 139 | 1/0.635 | 1 | 光刻 | 可定制 |

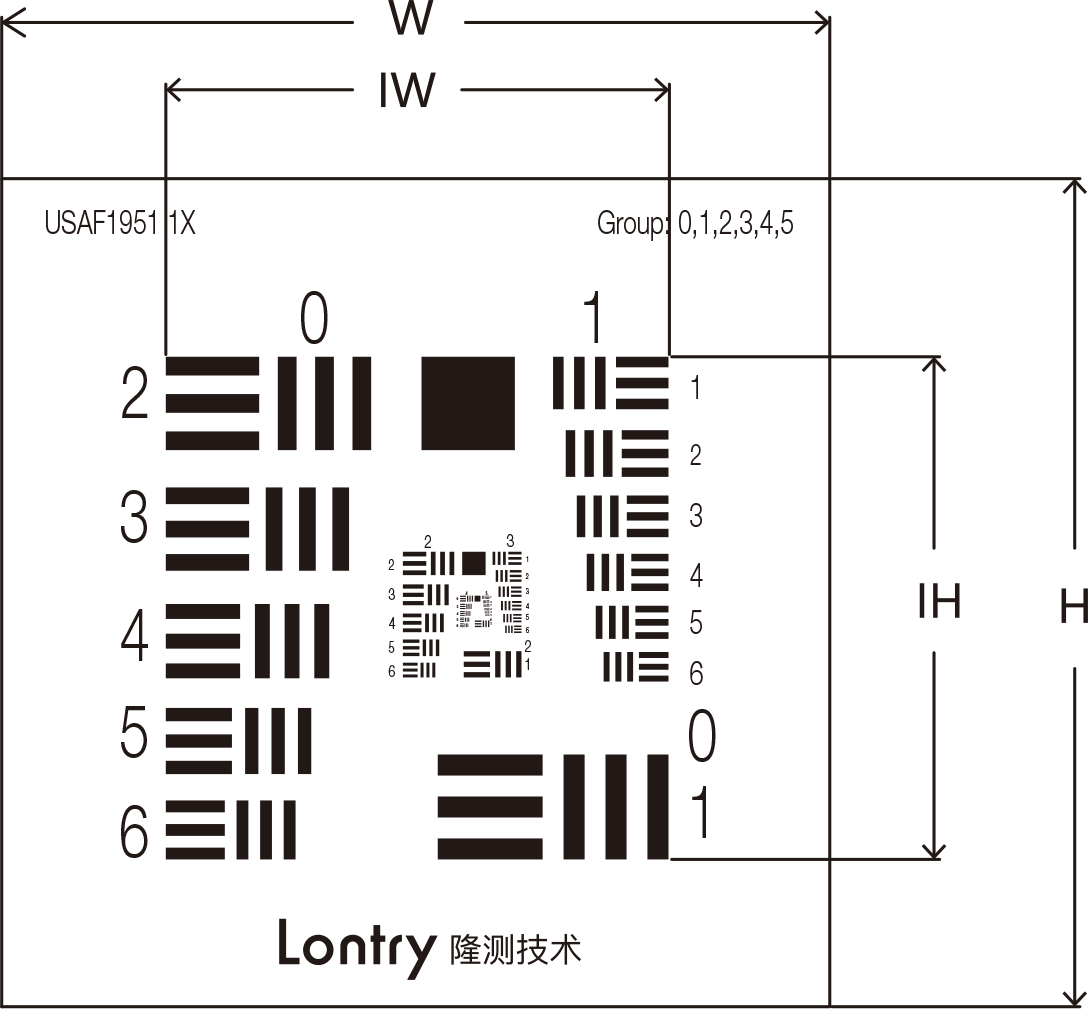

尺寸說明圖
| 型號 Model | 外形大小 W x H (mm) | 圖案大小 IW x IH (mm) | 圖案精度 Precision (um) |
|---|---|---|---|
| LTU-020-0-PG/PC(正片) | 20x20 | 11.38x11.98 | ±1 |
| LTU-020-0-NG/NC(負片) | 20x20 | 11.38x11.98 | ±1 |
| LTU-050-0-PG/PC(正片) | 50x50 | 11.38x11.98 | ±1 |
| LTU-050-0-NG/NC(負片) | 50x50 | 11.38x11.98 | ±1 |
| LTU-076-0-PG/PC(正片) | 76x76 | 46.22x46.166 | ±1 |
| LTU-076-0-NG/NC(負片) | 76x76 | 46.22x46.166 | ±1 |
