圓點
產品特點
| 圖案名稱 | 材質 | 最小線寬(μm) | 最大尺寸(mm) | 厚度(mm) | 公差(μm) | 工藝 | 定制 |
|---|---|---|---|---|---|---|---|
| Halcon | 玻璃(G) | 1 | 700 x 800 | 0.5/0.7/1/1.6/2.3/3/4.8 | 1 | 光刻 | 可定制 |
| 陶瓷(C) | 50 | 190 x 139 | 1/0.635 | 1 | 光刻 | 可定制 |

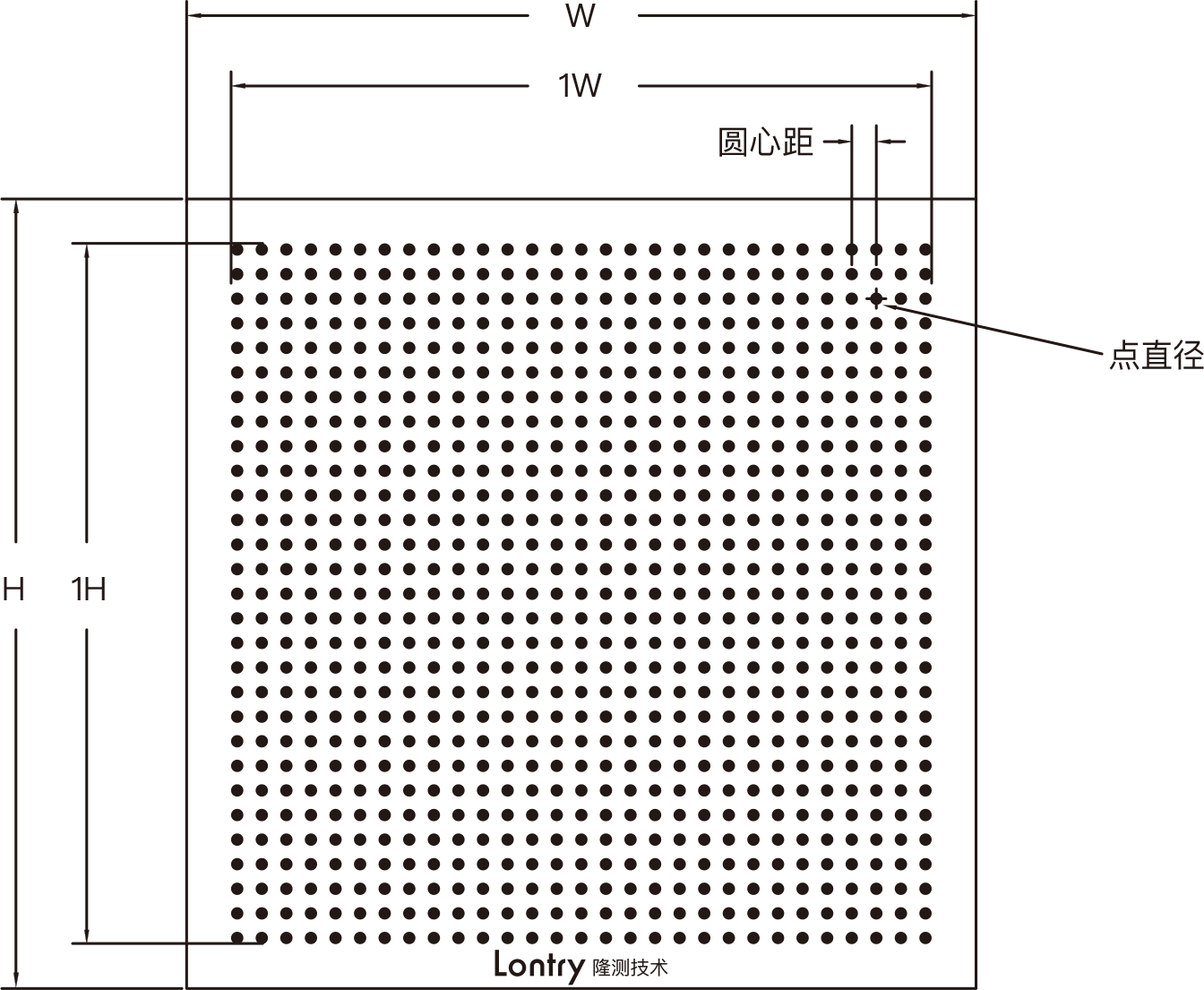

尺寸說明圖
| 型號 Model | 外形大小 W x H (mm) | 圖案大小 IW x IH (mm) | 圓點個數 R X C | 點直徑 Diameter (mm) | 圓心距 Distance (mm) | 圖案精度 Precision (um) |
|---|---|---|---|---|---|---|
| LTD-020-0.5-G/C | 20x20 | 13x13 | 14x14 | 0.500 | 1.000 | ±1 |
| LTD-020-1.0-G/C | 20x20 | 13x13 | 7x7 | 1.000 | 2.000 | ±1 |
| LTD-025-0.1-G/C | 25x25 | 20.6x20.6 | 101x101 | 0.100 | 0.200 | ±1 |
| LTD-025-1.0-G/C | 25x25 | 21x21 | 11x11 | 1.000 | 2.000 | ±1 |
| LTD-038-0.2-G/C | 38x38 | 31.4x31.4 | 79x79 | 0.200 | 0.400 | ±1 |
| LTD-050-0.25-G/C | 50x50 | 35.25x35.25 | 71x71 | 0.250 | 0.500 | ±1 |
| LTD-070-0.5-G/C | 70x70 | 60.5x60.5 | 61x61 | 0.500 | 1.000 | ±1 |
| LTD-100-0.6-G/C | 100x100 | 84.6x84.6 | 71x71 | 0.600 | 1.200 | ±1 |
| LTD-100-1.0-G/C | 100x100 | 81x81 | 41x41 | 1.000 | 2.000 | ±1 |
| LTD-100-2.0-G/C | 100x100 | 90x90 | 23x23 | 2.000 | 4.000 | ±1 |
| LTD-160-150-1.0-G/C | 160x150 | 150x140 | 71x76 | 1.000 | 2.000 | ±1 |
| LTD-210-205-1.0-G/C | 210x205 | 189x185 | 95x93 | 1.000 | 2.000 | ±1 |
| LTD-250-2.0-G/C | 250x250 | 238x238 | 60x60 | 2.000 | 4.000 | ±1 |
