棋盤格
產品特點
| 圖案名稱 | 材質 | 最小線寬(μm) | 最大尺寸(mm) | 厚度(mm) | 公差(μm) | 工藝 | 定制 |
|---|---|---|---|---|---|---|---|
| Halcon | 玻璃(G) | 1 | 700 x 800 | 0.5/0.7/1/1.6/2.3/3/4.8 | 1 | 光刻 | 可定制 |
| 陶瓷(C) | 50 | 190 x 139 | 1/0.635 | 1 | 光刻 | 可定制 |

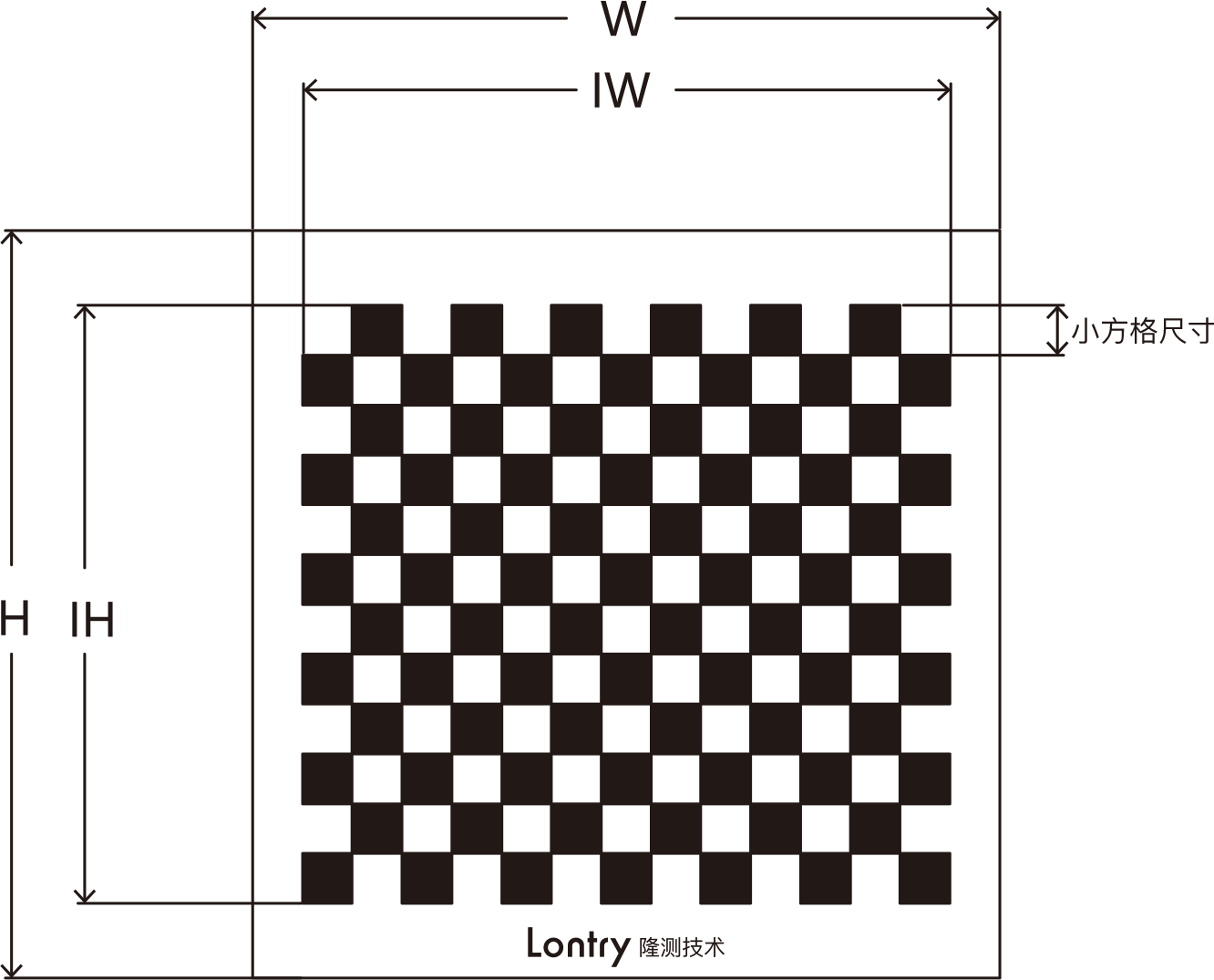

尺寸說明圖
| 型號 Model | 外形大小 W x H (mm) | 圖案大小 IW x IH (mm) | 格子陣列 Square Array R x C | 小方格尺寸 Gridlength (mm) | 圖案精度 Precision (um) |
|---|---|---|---|---|---|
| LTT-3.6-0.2-G/C | 3.6x3.6 | 2x2 | 10x10 | 0.20 | ±1 |
| LTT-020-0.1-G/C | 20x20 | 16.5x16.5 | 165x165 | 0.10 | ±1 |
| LTT-025-0.1-G/C | 25x25 | 16.5x16.5 | 165x165 | 0.10 | ±1 |
| LTT-030-0.2-G/C | 30x30 | 20.6x20.6 | 103x103 | 0.20 | ±1 |
| LTT-032-0.25-G/C | 32x32 | 25.75x25.75 | 103x103 | 0.25 | ±1 |
| LTT-040-1.0-G/C | 40x40 | 35x35 | 35x35 | 1.00 | ±1 |
| LTT-040-2.0-G/C | 40x40 | 36x34 | 18x17 | 2.00 | ±1 |
| LTT-045-0.5-G/C | 45x45 | 30.5x30.5 | 61x61 | 0.50 | ±1 |
| LTT-050-1.0-G/C | 50x50 | 45x45 | 45x45 | 1.00 | ±1 |
| LTT-060-1.0-G/C | 60x60 | 51x51 | 51x51 | 1.00 | ±1 |
| LTT-062-1.0-G/C | 62x62 | 51x51 | 51x51 | 1.00 | ±1 |
| LTT-065-1.5-G/C | 65x65 | 55.5x55.5 | 37x37 | 1.50 | ±1 |
| LTT-100-2.0-G/C | 100x100 | 74x74 | 37x37 | 2.00 | ±1 |
| LTT-100-2.5-G/C | 100x100 | 92.5x92.5 | 37x37 | 2.50 | ±1 |
| LTT-127-3.0-G/C | 127x127 | 105x105 | 35x35 | 3.00 | ±1 |
| LTT-119-4.0-G/C | 119x119 | 108x108 | 27x27 | 4.00 | ±1 |
| LTT-130-1.0-G/C | 130x130 | 120x120 | 120x120 | 1.00 | ±1 |
| LTT-210-160-2.0-G/C | 210x160 | 200x140 | 100x70 | 2.00 | ±1 |
| LTT-210-165-4.0-G/C | 210x165 | 202x154 | 101x77 | 2.00 | ±1 |
