IKPD-1201-IOF3-A05 (網口線掃相機電源觸發線)
一、線纜型號
| 線纜型號 | 說明 |
|---|---|
| IKPD-1201-IOF3-A05 | 帶電源供應器的5m 網口相機電源觸發線，額定 12V1A |
二、線纜圖紙

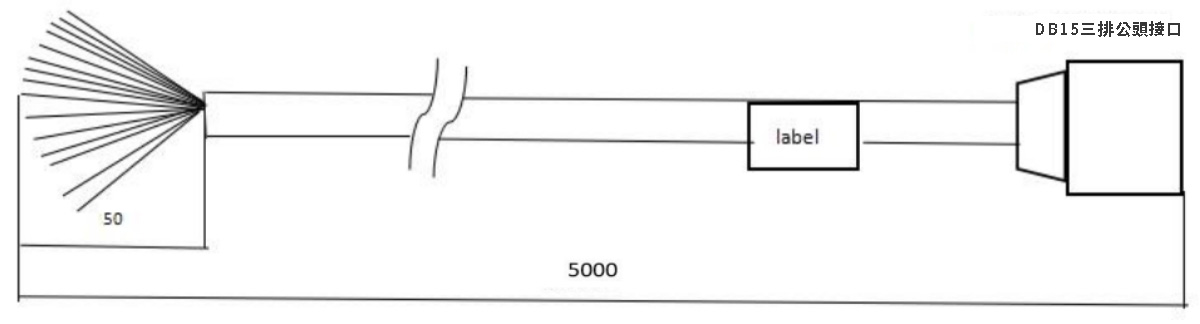

電源線示意圖三、電源插頭圖紙

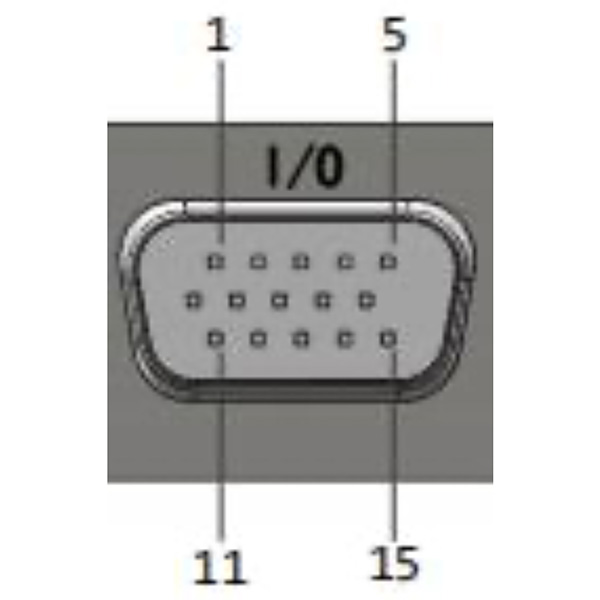

DB15 插頭示意圖四、DB15 引腳定義（9 線）
| 引腳編號 | 導線顏色 | 定義 |
|---|---|---|
| 1 | 紫 | RS-422/Single ended Input Port 1+ |
| 2 | 藍 | RS-422 Input 1- |
| 3 | 橙 | RS-422/Single ended Input Port 2+ |
| 4 | 黃黑 | RS-422 Input 2- |
| 5 | 黃 | Signals Ground |
| 6 | 棕 | RS-422/Single ended Input Port3+ |
| 7 | 紅黑 | RS-422 Input 3- |
| 10 | 白 | Camera Power Ground |
| 15 | 淺綠 | Camera Power DC +12 Volts |
五、電源供應器特性
| 輸出 | 直流電壓（V） | 12 |
| 額定電流（A） | 5 | |
| 功率（W） | 60 | |
| 輸入 | 電壓範圍(V) | AC:90~264/DC:127~370 |
| 頻率範圍(Hz) | 47~63 | |
| 效率 | 87%(115VAC) / 88%(230VAC) |
六、線纜構造
| 項目 | 參數 | ||
|---|---|---|---|
| 導體 | 材料 | 裸銅絲 | |
| 導體結構 | 24AWG：29/0.1±0.008mm | 26AWG：18/0.1+2/0.1鋼絲±0.008mm | |
| 絞合外徑(mm) | 0.61 | 0.52 | |
| 絕緣 | 絕緣材質 | J11PVC | |
| 絕緣平均厚度（mm） | 0.38 | ||
| 絕緣最薄點（mm） | 0.33 | ||
| 絕緣外徑（mm） | 1.4±0.1 | 1.3±0.1 | |
| 絕緣顏色 | （白、淺綠） | 黃、（紫、藍）（橙、黃/黑）（棕、紅/黑） | |
| 編織屏蔽 | 總屏蔽：鋁箔+鍍錫銅絲編織屏蔽，密度≥80% | ||
| 護套 | 護套材質 | 細霧面優質丁腈混合物 | |
| 護套顏色 | 黑色 | ||
| 護套平均厚度（mm） | 1.1 | ||
| 護套最薄點（mm） | 0.84 | ||
| 成品近似外徑（mm） | 8.7±0.4 | ||

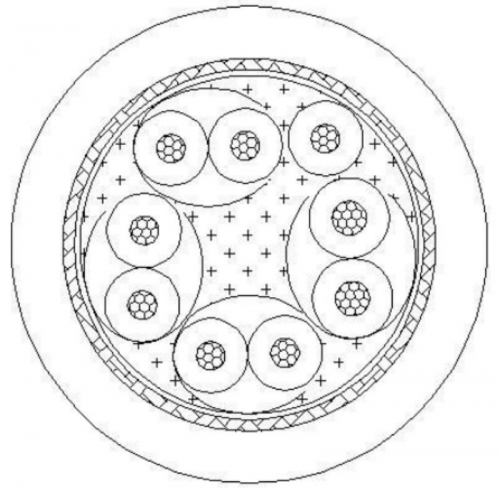

| 線纜截面圖 |  | ||
七、產品性能
| 20℃時導體最大直流電阻 （Ω/KM） | 24AWG：87.6 26AWG：140 |
|---|---|
| 額定電壓（V） | 300 |
| 彎曲半徑: | 固定安裝:6*D |
| 移動安裝:12*D | |
| 額定溫度（℃） | 固定安裝:-15℃~+80℃ |
| 移動安裝:-5℃~+80℃ |
