型號 | 功率 | 輸出電壓 | 輸出通道 | 通訊方式 |
---|---|---|---|---|
HRPSC3 | 300 | 48 | 1 | LS |
型號 | HR PSC3-7548-1 | HR PSC3-15048-2 | HR PSC3-30048-2 | HR PSC3-60048-1 | HR PSC3-60048-2 |
---|---|---|---|---|---|
輸入電壓 | AC100-120V或AC200-240V | ||||
輸出通道 | 1通道 | 2通道 | 2通道 | 1通道 | 2通道 |
驅動方式 | 恆流 | ||||
輸出電壓 | 48VDC | ||||
調光方式 | 調節電流 | ||||
單通道最大輸出功率 | 75W | 150W | 300W | 600W | 300W |
輸出總功率 | 75W | 150W | 300W | 600W | 600W |
觸發輸入電壓 | DC5-24V | ||||
發光延時 | <50μs | ||||
ID識別 | 自動識別 | ||||
ID設置 | 軟件設置(0-99) | ||||
智能溫控 | 有 | ||||
調光控制 | 手動:正面0-255級調光 | ||||
控制器風扇 | 外部:EIA-485/RS-232通訊指令輸入 | ||||
控制光源風扇 | 控制板溫度大於55℃時開始工作,低於45℃時風扇停止工作,高於85℃時出錯報警 | ||||
故障檢出及表示 | 光源溫度大於55℃時開始工作,低於45℃時風扇停止工作,高於85℃時出錯報警 | ||||
控制器過溫保護:顯示E01 | |||||
光源過流保護:顯示E02 | |||||
光源過溫保護:顯示E03 | |||||
光源溫控故障:顯示E04 | |||||
控制器溫控故障:顯示E05 | |||||
重量(Kg) | 1.5 | 2.0 | 2.6 | ||

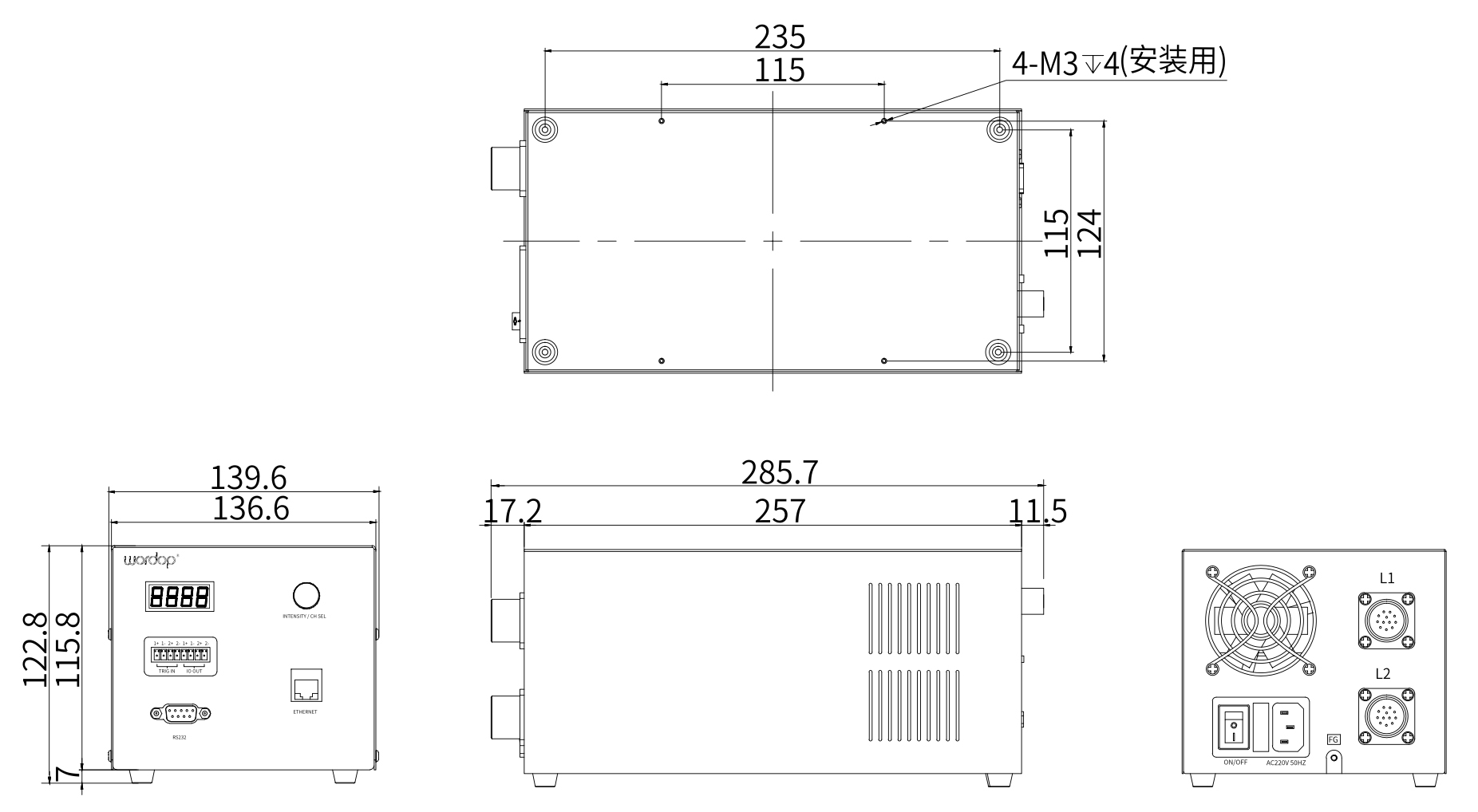

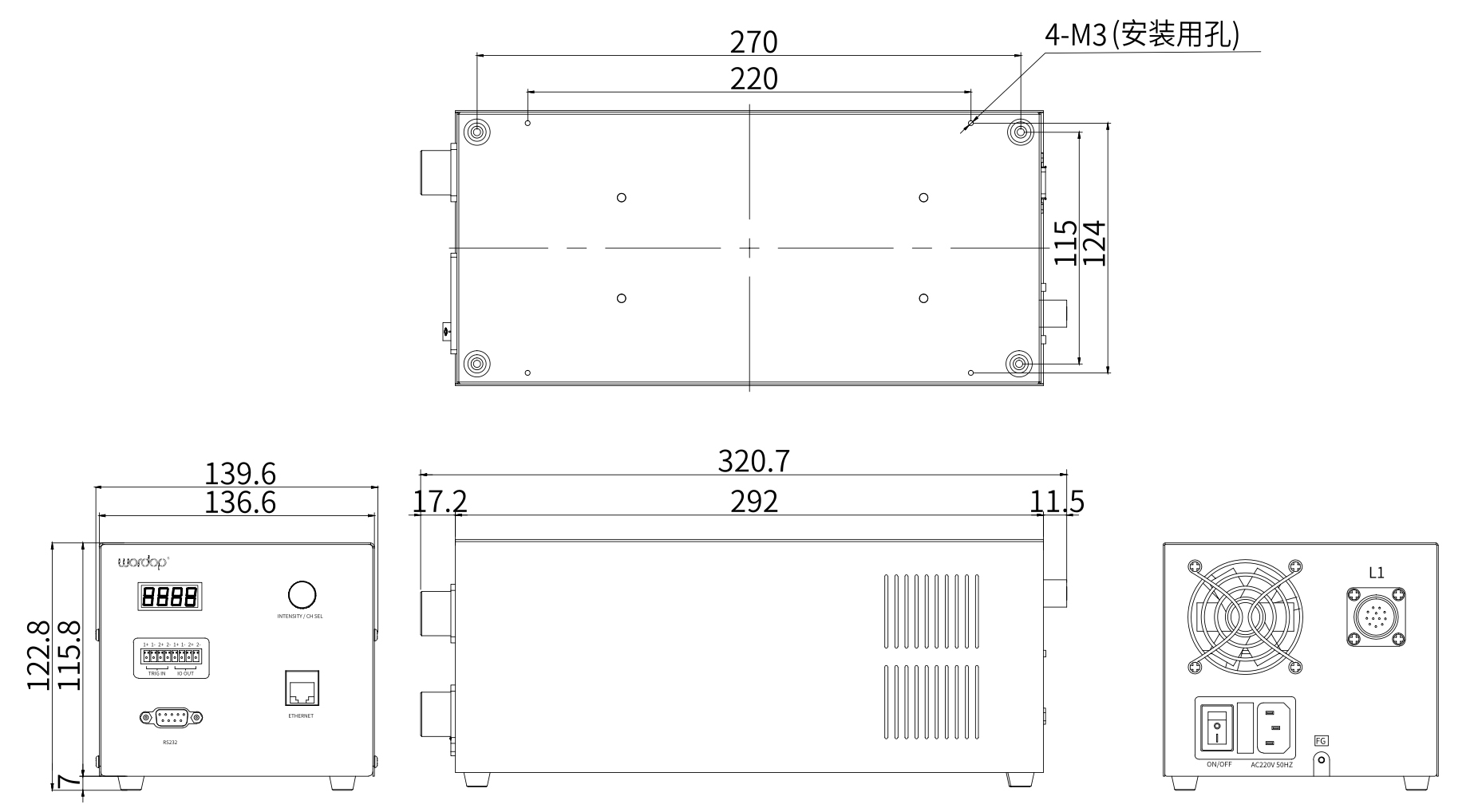

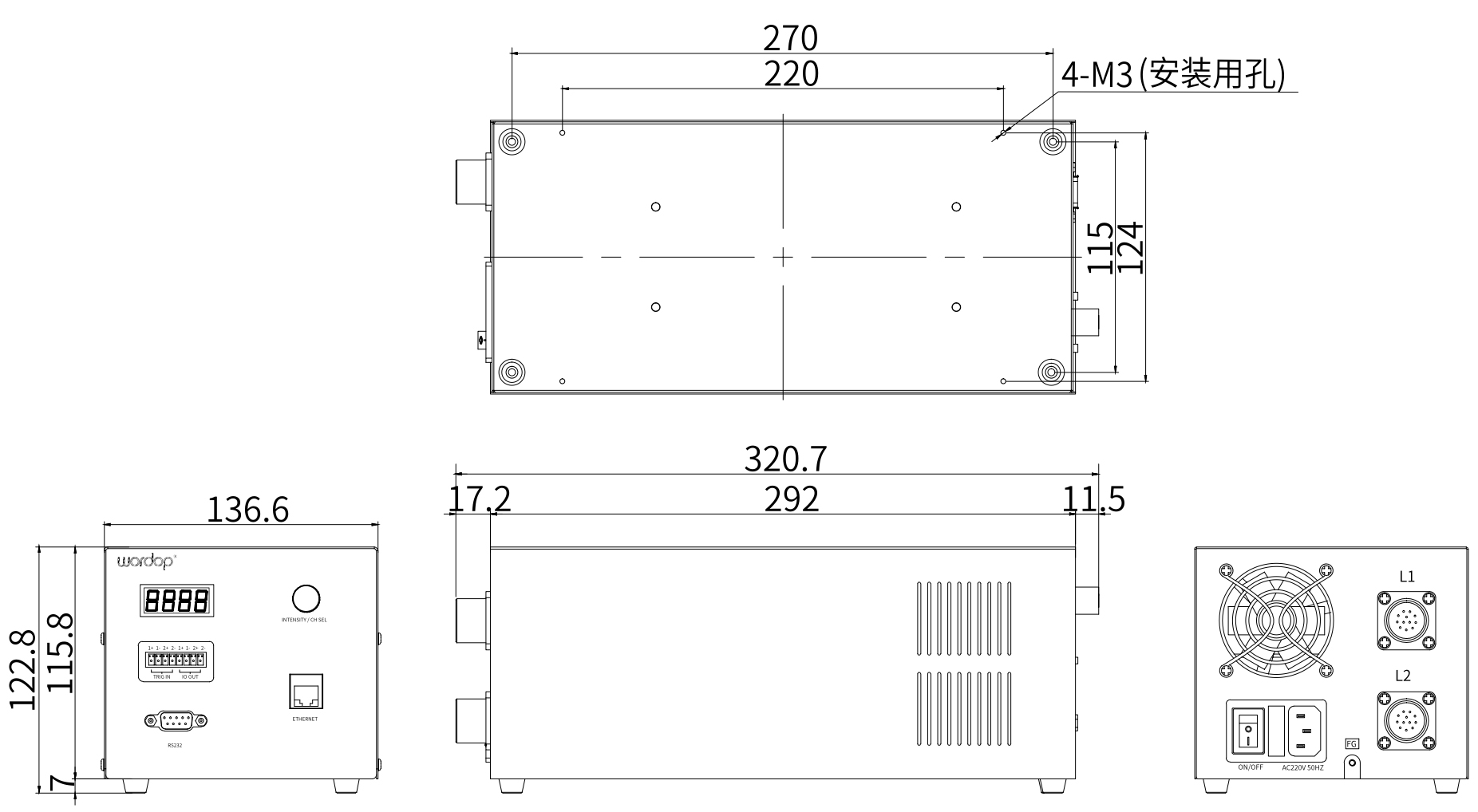

外型尺寸(mm) | 127X218X110 | 138X288X123 | 138X330X123 | ||
可選擇配備 | AC電源線,EIA-485/RS-232通訊纜線,線光延長線 | ||||
串口通訊協議 | 見說明書 |
通訊接口 | 工作方式 | 通訊速率 | 傳輸格式 | |||
---|---|---|---|---|---|---|
起始位 | 數據位 | 校驗位 | 停止位 | |||
RS-232/EIA-485 | 半雙工 | 19200bps | 1 | 8 | 0 | 1 |
標識符(0x40) | “長度LEN” | “設備型號CODE” | “設備編號ID” | 命令1 | 命令… | 校驗和CHKSUM |
以上“設備型號CODE”指控制器各種系列,如PD4系列為01,PBT4系列為02,PSC3系列為03等等
通道 | L1 | L2 |
---|---|---|
設置值 | 00 | 01 |
標識符 | 長度 | 設備號 | 設備ID | 命令 | 校驗和 | ||
---|---|---|---|---|---|---|---|
亮度設置 | 通道號 | 亮度 | |||||
0X40 | 0X05 | 0X03 | 0X00 | 0X1A | 0X00 | 0X80 | 0XE2 |
命令實行成功返回:0X40,0X03,0X03,0X00,0X00,0X46 |
信號 | EIA通訊線顏色 |
---|---|
R+ | 白色 |
R- | 黑色 |
