高角度環形光源(HRHDR)高角度環形光源(HRHDR)高角度環形光源(HRHDR)

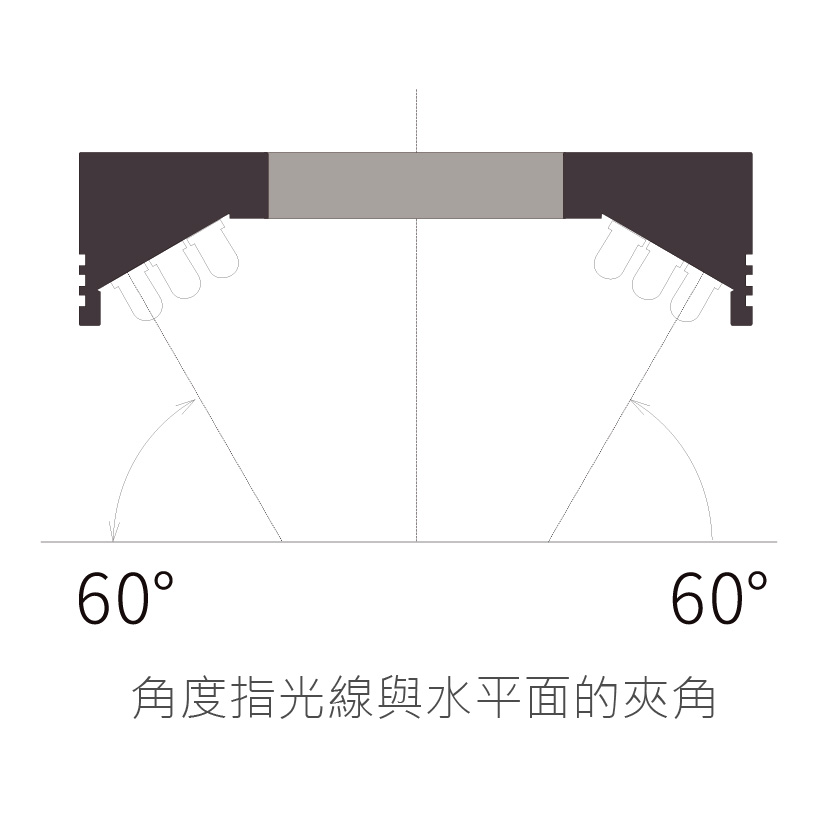

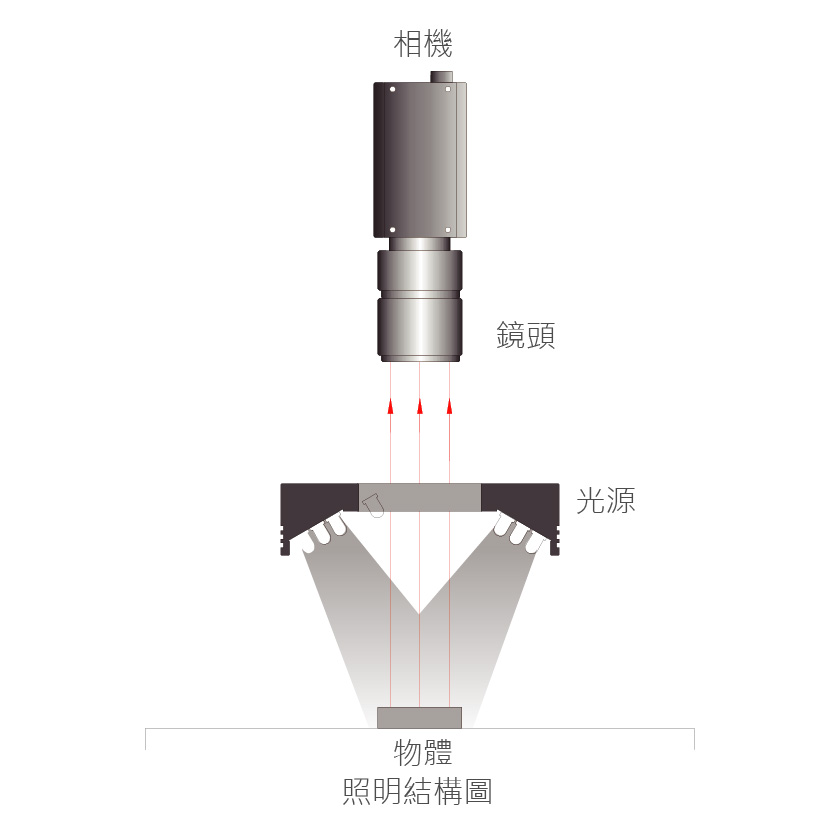

  • 高角度直射照明,角度、圈數、尺寸可自由定制
  • 連針器針腳定位
  • 二維碼識別外觀缺陷檢測等
產品諮詢
數量

技術指標

光源顏色(波長)紅色:620-630nm綠色:520-530nm
藍色:460-475nm白色色溫:6000-8500K
使用環境(室內)溫度:0-40℃、濕度:20-85%非凝結
使用壽命50000小時(環境溫度在0-40℃時,光衰不大於50%)
配套控制器PS1C、PS2C、PS3C、PD4、PDS3、PBT4、PDM
選配件1. 漫射板、偏光鏡
2.   DC延長線:1m/2m/3m/5m/7m
品質保證提供一年產品質保,免費技術支持
光源設計開發針對用戶個性需求提供設計、開發服務,達到最佳圖像效果

產品系列選擇表

1.接環型號為P-HDR-XXX-006(XXX為光源外徑大小),外徑≧90mm不需要接環
2.實際產品功率與功率表內容相差±10%為正常範圍

型號
Model No
LED圈數工作距離
WD(mm)
消耗功率(w)
高角度環形光源(HRHDR)
消耗功率2(w)
高角度環形光源(HRHDR)
尺寸(外徑X內徑X高)
Size(mm)
重量
Weight(g)
HRHDR-32-70215-251.41.432x10x1625
HRHDR-35-902151.51.535x14x1833
HRHDR-42-65219-291.72.242x18x1840
HRHDR-50-4534-162.53.850x20x1958
HRHDR-50-60222-312.12.650x24x1646
HRHDR-50-752561.82.550x28x1643
HRHDR2-50-902261.92.650x25x1952
HRHDR-60-60230-383.13.260x33.5x1660
HRHDR-66-60327-433.85.260x30x1779
HRHDR-70-45312-354.15.870x38x21105
HRHDR-70-60328-464.15.270x30x20110
HRHDR2-70-903364.14.870x35x22115
HRHDR-74-60328-4545.474x35x20107
HRHDR2-90-45350-906.66.490x50x20160
HRHDR2-90-70468-1037.6990x50x20160
HRHDR2-100-905100-1509.910100x40x20190
HRHDR2-120-50430-4812.112.9120x80x21210
HRHDR2-120-755130-18013.115.5120x65x17250
HRHDR2-120-906120-2009.820.5120x50x18270
HRHDR2-150-909150-24018.524.9150x25x22.5420
HRHDR2-180-605106-14020.129.4180x126x23500
HRHDR2-210-607116-16623.530210x45x25700
